弧面分度凸輪機構中蝸桿凸輪的數控加工
• 我們知道，弧面分度凸輪機構中蝸桿凸輪主要用作間歇分度，凸輪每轉一周，帶滾子的從動件轉動一個角度并停歇一段時間。轉動角度的大小隨滾子的數目而不同。停歇時間與轉動時間的比例也可以根據需要而定。
我們知道，弧面分度凸輪機構中蝸桿凸輪主要用作間歇分度，凸輪每轉一周，帶滾子的從動件轉動一個角度并停歇一段時間。轉動角度的大小隨滾子的數目而不同。停歇時間與轉動時間的比例也可以根據需要而定�；∶娣侄韧馆啓C構中蝸桿凸輪主要用作間歇分度，凸輪每轉一周，帶滾子的從動件轉動一個角度并停歇一段時間。轉動角度的大小隨滾子的數目而不同。停歇時間與轉動時間的比例也可以根據需要而定。

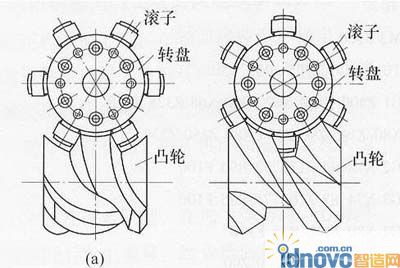

圖 1
圖 1 所示為用于兩垂直交錯軸問分度傳動的弧而凸輪饑構。主動凸輪為輪廓呈突脊?fàn)畹膱A弧回轉體，從動轉盤上裝有幾個沿周向均勻分布的滾子。凸輪旋轉時，其分度段輪廓推動滾子，使轉盤分度轉位 ; 當凸輪轉到其停歇段輪廓時，轉盤上的兩個滾子跨夾征凸輪的圓環面突脊上，使轉盤停止轉動。圖 1a 所示，定位圓環面位于凸輪中央，適用于高速、輕載和滾子數較少的場合。圖 1b 所示，定位圓環面位于凸輪兩端，適用于滾子數較多的中、低速和中、重載場合。弧面分度凸輪類似于具有變螺旋角的面蝸桿，轉盤相當于具有滾子齒的蝸輪。所以弧面凸輪也有單頭、多頭和左旋、右旋之分。圖中所示為單頭右旋弧面凸輪。凸輪和轉盤轉動方向間的關系，可用類似蝸桿蝸輪傳動的方法來判定。 4
1. 工藝分析
圖 2
弧面分度凸輪類似于具有變螺旋角的弧面蝸桿，轉盤相當于具有滾子齒的蝸輪，這樣凸輪輪廓的形成過程相當于繞凸輪軸線的自身回轉和軸線的轉動兩個運動過程形成，加工中具有一定的難度。如果根據嚙合原理來加工凸輪，只需兩個回轉運動即可完成加工，但需要專用設備。我們在這里討論的是應用加工中心的技術來完成弧面分度凸輪機構的加工。圖 2 是北京 MYCO 公司加工中心換刀機構中所用的凸輪 ( 此蝸桿凸輪在我廠臥式加工中心已批量加工，機床型號： ECOCUT 1XZ/TD2 ，生產廠家： DORRIES SCHARMANN( 德國 ) ，數控系統： SINUMERIK880) 。從圖 2 分析，轉盤中心與凸輪軸線間距離為 125mm ，凸輪弧面半徑為 R47.5mm ，除螺旋槽外，加工件并不復雜。但考慮在加工螺旋槽時，凸輪需繞自身軸線旋轉，且軸線還需要一個擺動，因此，考慮到工件的裝夾和加工過程中與刀具的干涉等因素，工件需要留工藝加長，螺旋槽的加工，裝夾采用一夾、一頂?shù)姆绞�。從圖樣中得知，螺旋槽寬度為 φ26+0.05+0.03mm ，分兩次加工，粗加工時，選用 SECO 公司 φ25mm 的鍵槽銑刀 (n=400r/min ， νf=30mm/min) ，精加工時，選用 SECO 公司 φ26H7 的鍵槽銑刀 (n=550r/min ， νf=20mm/min) 。采用油冷卻、潤滑。工藝加長圖見圖 3 。
圖 3
2. 工藝過程 4
數控車床加工凸輪外形 ( 留工藝加長 )→ 加工中心銑螺旋槽 → 數控車床去掉工藝加長 → 插床加工鍵槽 → 銑床銑去不完整曲線輪廓 → 鉗工修磨。
3. 數控程序的編制與加工
(1) 流程圖如圖 4 所示。
 圖 4
(2) 數學模型的建立由工作原理可知：凸輪帶動轉盤繞回轉中心轉動，而回轉中心的位置是不變的。由加工示意圖 ( 見圖 5) 可看出： M 點相當于回轉中心點 ( 且過刀具中心軸線 ) ， MN 即為凸輪到轉盤的中心距，工件裝夾好后， L 是一定的，這樣在任何時刻，由 MN0 構成的三角形都是不變的，我們可以確定 M 點的運動軌跡，從而進一步得到刀尖的運動軌跡來達到加工凸輪的目的。凸輪型線的形成過程是工件繞 B 軸的旋轉和繞 A 軸的旋轉及沿 Y 軸和 Z 軸的移動來形成的，因此，需四軸聯動才能完成此凸輪的加工。
圖 5
根據圖 6 要求進行分析：
圖 6
由圖 6 要求可知，凸輪上升、下降曲線為修正正弦加速度曲線，其方程式為：
從以上關系式即可確定 α 與 β 之間的對應關系。根據 β 角從加工示意圖中可看出，能夠確定 M 點的運動軌跡，從而得到刀尖的運動軌跡，即：求出刀尖加工點的 Y 、 Z 坐標值。最終完成凸輪的加工。
從加工示意圖中可看出：
刀尖運動軌跡坐標：
(3) 根據分析結果編制 BASIC 程序 BASIC 程序清單略。
(4) 生成 NC 代碼從 BASIC 程序清單可看出生成 WJP1111.TXT 、 WJP2222.TXT 、 WJP3333.TXT 三個文本文件，此三個文件即為加工凸輪的 NC 程序 (NC 程序清單內容略 ) 。
(5) 將 NC 程序輸入機床通過機床面板或傳輸設備將 NC 程序輸入機床。
(6) 完成加工 5.
